混凝土输送泵的搅拌系统

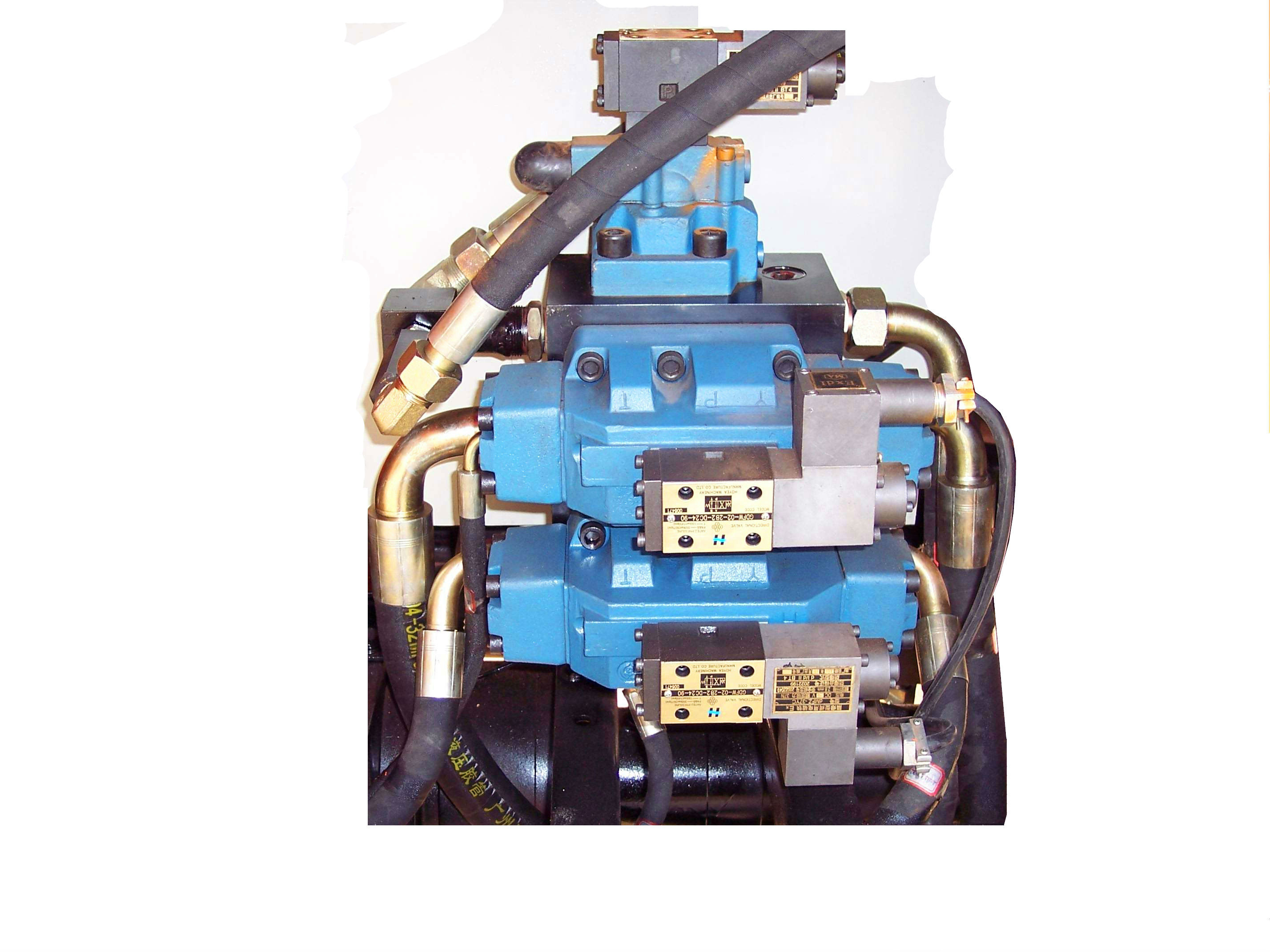

混凝土搅拌系统由搅拌油泵、搅拌换向阀组、搅拌油马达、搅拌机构、搅拌压力表组成。它的功能是在搅拌叶片作用下提高混凝土吸入率，二次搅拌混凝土，防止混凝土出现凝固现象。搅拌换向阀组由一个三位四通电磁阀和一个溢流阀组成。电磁阀的两端装有手动装置，当电路出故障时可用手动装置操作，搅拌系统的最高压力由溢流阀控制，安全压力调定在8.5 MPa。
油脂润滑系统是为减少滑阀杆，混凝土活塞，搅拌机构等部件的摩擦阻力，延长使用寿命而设置的。注油点的正常供脂，是保证泵机正常工作和使用寿命的重要因素。它主要由润滑脂泵，润滑脂分配阀，润滑脂箱，供脂铜管，脂单向阀，接头等组成。
润滑脂泵脂泵从润滑脂箱吸入润滑脂， 油脂通过阻尼器缓冲后，进入脂分配阀
润滑脂分配阀将来自润滑脂泵的压力油脂分配给指定的润滑点。如润滑点注油异常或被水泥浆堵塞，分配阀上的指示杆就会外伸，显示供脂异常。应及时检修。
